一、用途

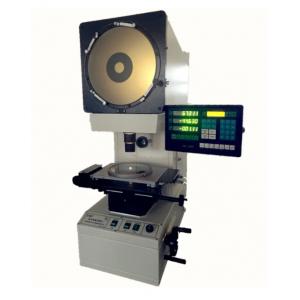

23JC 1505臺式投影儀為輕型測量投影儀，結構緊湊、功能多，成像清晰，操作方便。 投影儀作為非接觸式測量儀器，可以避免測量力對精度的影響。 照明系統和各倍率物鏡均采用遠心光路，可使照明均勻，消除調焦誤差帶來的測量誤差。 儀器主要對被測零件進行透射式輪廓測量，帶有反射照明系統的物鏡可檢側物體的表面情況和形狀、位置尺寸。在透射光照明下，輪廓測量誤差小干0.08％；測量示值誤差可達（3+L/75）um，L為被測量長度（單位：mm）。 投影儀作為測量儀器，能**率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪螺紋、齒輪、成型銑刀等。廣泛用干機械、儀表、電子、輕工等行業，院校、研究所以及計量檢 定部門。

二、技術指標

1、 物鏡

放大倍數	10X(標配）	20X（選購）	50X（選購）	100X選購
物方線視場mm	φ30	φ15	φ6	φ3
物方工作距mm	85.25	81.94	16.99	16.35
反射方式	外反射	外反射	內反射	內反射

2、物鏡調焦行程：70mm

3、投影屏：φ308mm,使用范圍：>φ300（刻有米字線）

投影屏旋轉范圍：0～360º

旋轉角度數顯解析度：1‵或 0.01°

4、工作臺：

金屬臺尺寸：320X220mm

工作玻璃臺尺寸：φ190mm

X，Y坐標行程：150mmX50mm 帶φ180mm旋轉載物臺，數顯分辨率：0.001mm

X，Y座標數顯解析度：0.001°

5、照明系統：透射與反射照明光源均為24V/150W鹵鎢燈

6、冷卻方式：強制風冷（3只軸流風扇）

7、電源：220V（AC），50/60HZ，總功率：350W

8、外形尺寸：730×400×1120mm

8、儀器重量：約160kg
