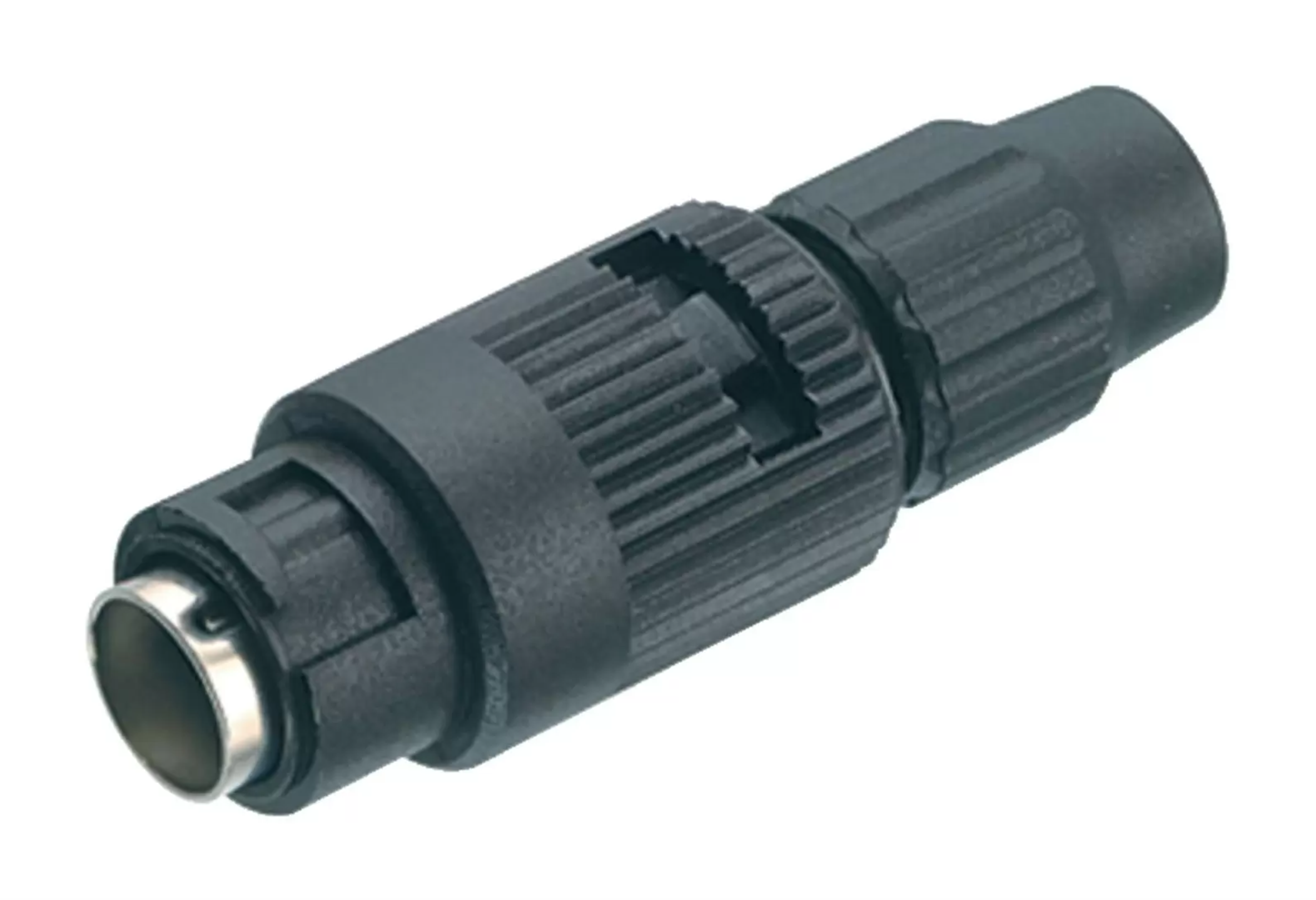

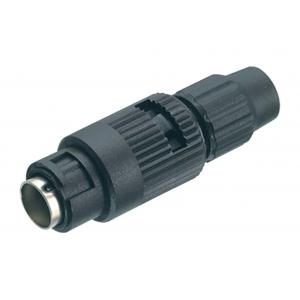

Binder微型卡扣連接器99097110002
Bayonet, 系列 710, 是一種卡扣式直頭針頭電纜連接器。
外殼材料PA 接觸體材料PA 接觸材料銅鋅 (黃銅) 接觸面Au (金)
Binder微型卡扣連接器99097110002
主要參數
連接器樣式直頭針頭電纜連接器 版本直頭針頭電纜連接器 連接器鎖定裝置卡扣式
接線方式焊接 防護等級IP40 導線截面積0.25mm² / AWG 24 工作溫度-40 °C / 85°C
插撥次數> 500 插拔次數 重量 (gr)3.07
電氣參數
額定電壓125V 額定沖擊電壓1500V 額定電流4.0A 絕緣電阻≥ 1010 Ω
污染等級1 過壓類別II 材料組III EMV合規性 非屏蔽
安全提示
連接器在負載下不得插拔。不遵守和使用不當會造成人身傷害。
連接器的開發是為了應用于工廠工程、控制和電氣設備建設。用戶有責任檢查連接器是否也能用于其他領域的應用。
為防止意外打開連接器，當使用在有觸碰危險的電壓的電路中時，必須用合適的氰基丙烯酸酯粘合劑將外殼和連接器頭之間的螺紋固定。這不適用于符合IEC 61140 (EN 61140, VDE 0140-1)的SELV和PELV電路中使用的連接器。
用于有觸電危險電壓的電路中的連接器，只能由受過電氣工程培訓的人員安裝和使用，或在其監督下安裝和使用，同時考慮到適用的規定和標準。
用戶必須采取適當?shù)陌踩婪洞胧?，以確保連接器不能意外斷開。
